Penelitian geofisika untuk mengetahui kondisi di bawah permukaan bumi melibatkan pengukuran di atas permukaan bumi dari parameter-parameter fisika yang dimiliki oleh batuan di dalam bumi. Dari pengukuran ini dapat ditafsirkan bagaimana sifat-sifat dan kondisi di bawah permukaan bumi baik itu secara vertikal maupun horisontal.
Dalam skala yang berbeda, metode geofisika dapat diterapkan secara global yaitu untuk menentukan struktur bumi, secara lokal yaitu untuk eksplorasi mineral dan pertambangan termasuk minyak bumi dan dalam skala kecil yaitu untuk aplikasi geoteknik (penentuan pondasi bangunan dll).
Di Indonesia, ilmu ini dipelajari hampir di semua perguruan tinggi negeri yang ada. Biasaya geofisika masuk ke dalam fakultas Matematika dan Ilmu Pengetahuan Alam (MIPA), karena memerlukan dasar-dasar ilmu fisika yang kuat, atau ada juga yang memasukkannya ke dalam bagian dari Geologi. Saat ini, baik geofisika maupun geologi hampir menjadi suatu kesatuan yang tak terpisahkan Ilmu bumi.
Bidang kajian ilmu geofisika meliputi meteorologi (udara), geofisika bumi padat dan oseanografi(laut).
Beberapa contoh kajian dari geofisika bumi padat misalnya seismologi yang mempelajari gempabumi, ilmu tentang gunungapi (Gunung Berapi) atau volcanology, geodinamika yang mempelajari dinamika pergerakan lempeng-lempeng di bumi, dan eksplorasi seismik yang digunakan dalam pencarian hidrokarbon.
Metode-metode geofisika
Secara umum, metode geofisika dibagi menjadi dua kategori yaitu metode pasif dan aktif. Metode pasif dilakukan dengan mengukur medan alami yang dipancarkan oleh bumi. Metode aktif dilakukan dengan membuat medan gangguan kemudian mengukur respons yang dilakukan oleh bumi. Medan alami yang dimaksud disini misalnya radiasi gelombang gempa bumi, medan gravitasi bumi, medan magnetik bumi, medan listrik dan elektromagnetik bumi serta radiasi radioaktifitas bumi. Medan buatan dapat berupa ledakan dinamit, pemberian arus listrik ke dalam tanah, pengiriman sinyal radar dan lain sebagainya.
Secara praktis, metode yang umum digunakan di dalam geofisika tampak seperti tabel di bawah ini:
Metode Parameter yang diukur Sifat-sifat fisika yang terlibat
Seismik
Waktu tiba gelombang seismik pantul atau bias, amplitudo dan frekuensi gelombang seismik
Densitas dan modulus elastisitas yang menentukan kecepatan rambat gelombang seismik
Gravitasi
Variasi harga percepatan gravitasi bumi pada posisi yang berbeda Densitas
Magnetik Variasi harga intensitas medan magnetik pada posisi yang berbeda Suseptibilitas atau remanen magnetik
Resistivitas Harga resistansi dari bumi Konduktivitas listrik
Polarisasi terinduksi Tegangan polarisasi atau resistivitas batuan sebagai fungsi dari frekuensi Kapasitansi listrik
Potensial diri Potensial listrik Konduktivitas listrik
Elektromagnetik Respon terhadap radiasi elektromagnetik Konduktivitas atau Induktansi listrik
Radar Waktu tiba perambatan gelombang radar Konstanta dielektrik
Metoda Gaya Berat
Secara umum metoda gaya berat merupakan metoda geofisika yang mengukur variasi gaya berat (gravitational) di bumi. Metoda ini jarang digunakan pada tahapan lanjut eksplorasi bijih, namun cukup baik digunakan untuk mendefinisikan daerah target spesifik untuk selanjutnya disurvei dengan metoda-metoda geofisika lain yang lebih detil.
Adanya variasi medan gravitasi bumi ditimbulkan oleh adanya perbedaan rapat massa (density) antar batuan. Adanya suatu sumber yang berupa suatu massa (masif, lensa, atau bongkah besar) di bawah permukaan akan menyebabkan terjadinya gangguan medan gaya berat (relatif). Adanya gangguan ini disebut sebagai anomali gaya berat. Karena perbedaan medan gayaberat ini relatif kecil maka diperlukan alat ukur yang mempunyai ketelitian yang cukup tinggi. Alat ukur yang sering digunakan adalah Gravimeter. Alat pengukur gayaberat di darat telah mencapai ketelitian sebesar ±0.01 mGal dan di laut sebesar ±1 mGal.
Beberapa endapan seperti zinc, bauksit, atau barit sangat sulit dideteksi melalui metoda magnetik maupun elektrik, namun dapat dideteksi dengan metoda gaya berat (gravity), tapi hanya untuk mengetahui profil batuan sampingnya (tidak dapat langsung mendeteksi bijihnya) melalui anomali densiti.
Dasar teori yang dipakai dalam metoda ini adalah Hukum Newton tentang gravitasi bumi. Untuk bumi yang berbentuk bulat, homogen, dan tidak berotasi, maka massa bumi (M) dengan jari-jari (R) akan menimbulkan gaya tarik pada benda dengan massa (m) di permukaan bumi sebesar :
dengan (g) adalah percepatan gaya berat vertikal permukaan bumi.
Harga rata-rata gayaberat di permukaan bumi adalah 9.80 m/s2. Satuan yang digunakan adalah gayaberat adalah milliGal (1 mGal = 10-3 Gal = 10-3 cm/s2) atau ekivalen dengan 10 gu (gravity unit). Variasi gaya berat yang disebabkan oleh variasi perbedaan densitas bawah permukaan adalah sekitar 1 mGal (100 mm/s2).
Karena bentuk bumi bukan merupakan bola pejal yang sempurna, dengan relif yang tidak rata, berotasi serta ber revolusi dalam sistem matahari, tidak homogen. Dengan demikian variasi gayaberat di setiap titik permukaan bumi akan dipengaruhi oleh 5 faktor, yaitu :
1. lintang
2. ketinggian
3. topografi
4. pasang surut
5. variasi densitas bawah permukaan
sehingga dalam pengukuran dan interpretasi, faktor-faktor tersebut harus diperhatikan (dikoreksi).
1 Prosedur Lapangan
Targetan observasi harus mempunyai kontras densiti yang jelas (significant) agar dapat dideteksi oleh gravimetri. Grid (lintasan) yang umum digunakan cukup lebar yaitu antara 200 m s/d 1 km (500 ft s/d 1 mil). Setiap titik pengamatan diusahakan bebas dari angin, pohon-pohon, pengaruh (getaran) tanah, dll. Elevasi setiap titik observasi harus diketahui dengan akurat karena akan diperhitungkan dalam pengkoreksian hasil pembacaan alat. Begitu juga dengan waktu setiap pengukuran.
Series dari hasil perhitungan akan diplot pada kertas grafik terhadap waktu (Gambar 1).
Gambar 1. Contoh pemplotan hasil pengukuran (0,01 mgal = 0,1 g.u).
(Parasnis, 1973, p 239)
2 Koreksi Hasil Observasi
Seperti yang telah disebutkan di atas bahwa, harga pengukuran gayaberat di permukaan bumi dipengaruhi oleh 5 faktor. Sedangkan dalam melakukan survei gayaberat diharapkan satu faktor saja yaitu variasi densitas bawah permukaan, sehingga pengaruh 4 faktor lainnya (lintang, ketinggian, topografi, pasang surut) harus direduksi atau dihilangkan dari harga pembacaan alat.
a. Koreksi lintang (latitude)
Koreksi terhadap titik pengukuran terhadap kutub bumi.
dimana F1 dan F0 adalah koordinat titik pengukuran dan titik base.
b. Koreksi elevasi (Free-Air Correction)
Koreksi ini merupakan koreksi terhadap pengaruh ketinggian pengukuran terhadap medan gravitasi bumi.
FAC = 3,086 h gu, dimana h adalah elevasi titik pengukuran.
c. Koreksi Bouguer (Bougeur correction)
Koreksi massa lapisan yang diasumsikan berada diantara titik amat dengan bidang referensi (lihat Gambar 2).
Gambar 2. Koreksi Bougeour (Parasnis, 1973, p 242)
BC = 3,086 h gu, dimana h adalah elevasi titik pengukuran.
d. Koreksi topografi (Terrain correction)
Koreksi topografi, Tc, adalah koreksi pengaruh topografi terhadap gayaberat pada titik amat, akibat perbedaan ketinggian antara titik observasi dengan base. Dapat dihitung dengan menggunakan Hammer Chart (lihat gambar 3).
Gambar 3. Model yang digunakan untuk koreksi topografi dan diagram perhitungan (Parasnis, 1973, p 245 dan 246).
3 Anomali Bouguer
Merupakan anomali yang dicari dengan cara mereduksi hasil pengukuran lapangan dengan koreksi-koreksi seperti yang telah diuraikan di atas.
Dg = {Dgobs ± DgF + (3,086 – 0,4191r) h + Tr} gu
Contoh penentuan anomali dapat dilihat pada Gambar 4.
Gambar 4. Contoh penentuan Anomali Bougeour
Metode Geofisika Aktif dan Pasif
1. Metode Elektromagnetotelurik
Metode elektromagnetotelurik merupakan metode geofisika yang sangat populer dan sering digunakan dalam survey geologi, rekayasa, dan arkeologi dalam segala variasi. Akan tetapi, analisa data dan pemodelan biasanya dilakukan setelah kembali ke base camp atau laboratorium. Jika data dapat diproses secepat proses akuisisi, maka kita dapat memodifikasi konfigurasi atau distribusi titik pengamatan di lapangan jika diperlukan, sehingga akan lebih menghemat waktu dan biaya. Untuk keperluan tersebut, maka dikembangkan suatu cara transformasi untuk mempercepat proses analisis data, terutama untuk jumlah data yang sangat besar.
Inversi Bostick merupakan teknik yang sederhana dan cepat untuk analisis kurva sounding tahanan jenis semu dan fasa dari data megnetotelurik (MT). Pada metode transformasi tersebut informasi mengenai kedalaman diperoleh dari frekuensi pengukuran atau waktu untuk metoda elektromagnet berdasarkan prinsip skin-depth. Kemudian tahanan jenis semu pengukuran ditransformasikan menjadi tahanan jenis efektif sehingga diperoleh tahanan jenis sebagai fungsi dari kedalaman.
Tugas akhir ini membahas modifikasi transformasi Bostick berdasarkan kajian empiris menggunakan model-model sintesis yang dilakukan Meju (1995). Hal ini dimaksudkan agar diperoleh hasil transformasi berupa tahanan jenis sebagai fungsi dari kedalaman yang lebih realistis. Hasil modifikasi transformasi Bostick diuji menggunakan data magnetotelurik sintesis 1-D dan 2-D. Struktur 2-D dapat diidentifikasi menggunakan inversi data magnetotelurik 1-D selama struktur tersebut tidak terlalu jauh menyimpang dari model 1-D (berlapis horisontal).
2. Metode Geo-radar
Metode Georadar atau disebut juga dengan metoda Elektromagnetik Subsurface Profilling merupakan salah satu metode Geofisika untuk memetakan bawah permukaan yang relatif dangkal. Metoda ini menggunakan prinsip-prinsip gelombang elektromagnetik yang kedalaman penetrasi dan besarnya amplitudo yang terekam sangat tergantung pada sifat kelistrikan dari batuan/media bawah permukaan dan frekuensi peralatan yang digunakan.
Warna penampang vertikal atau citra rekaman georadar tersebut menunjukkan sinyal yang terekam. Warna hitam berarti sinyal yang terekam cukup tinggi, warna putih berarti sinyalnya sangat lemah (tidak ada sinyal). Sedangkan sinyal antaranya ditunjukkan oleh abu-abu (skala abu-abu). Intensitas sinyal ini sebanding juga dengan amplitudo gelombang pantul yang berkaitan dengan kontras konduktivitas.
Untuk menunjang interpretasi secara kualitatif, distribusi harga amplitudo yang berkaitan dengan konduktivitas yang terekam diklasifikasikan dalam bentuk warna dengan menggunakan beberapa perangkat lunak. Hal ini diterapkan untuk kasus sedimen lempung dengan hasil yang cukup memadai.
3. Metode Seismik
Metoda seismik adalah salah satu metoda eksplorasi yang didasarkan pada pengukuran respon gelombang seismik (suara) yang dimasukkan ke dalam tanah dan kemudian direleksikan atau direfraksikan sepanjang perbedaan lapisan tanah atau batas-batas batuan. Sumber seismik umumnya adalah palu godam (sledgehammer) yang dihantamkan pada pelat besi di atas tanah, benda bermassa besar yang dijatuhkan atau ledakan dinamit. Respons yang tertangkap dari tanah diukur dengan sensor yang disebut geofon, yang mengukur pergerakan bumi.
Metode seismik merupakan salah satu bagian dari seismologi eksplorasi yang dikelompokkan dalam metode geofisika aktif, dimana pengukuran dilakukan dengan menggunakan sumber seismic (palu, ledakan, dll). Setelah usikan diberikan, terjadi gerakan gelombang di dalam medium (tanah/batuan) yang memenuhi hukum-hukum elastisitas ke segala arah dan mengalami pemantulan ataupun pembiasan akibat munculnya perbedaan kecepatan. Kemudian, pada suatu jarak tertentu, gerakan partikel tersebut di rekam sebagai fungsi waktu. Berdasar data rekaman inilah dapat diperkirakan bentuk lapisan/struktur di dalam tanah.
Eksperimen seismik aktif pertama kali dilakukan pada tahun 1845 oleh Robert Mallet, yang oleh kebanyakan orang dikenal sebagai bapak seismologi instrumentasi. Mallet mengukur waktu transmisi gelombang seismik, yang dikenal sebagai gelombang permukaan, yang dibangkitkan oleh sebuah ledakan. Mallet meletakkan sebuah wadah kecil berisi merkuri pada beberapa jarak dari sumber ledakan dan mencatat waktu yang diperlukan oleh merkuri untuk be-riak. Pada tahun 1909, Andrija Mohorovicic menggunakan waktu jalar dari sumber gempa bumi untuk eksperimennya dan menemukan keberadaan bidang batas antara mantel dan kerak bumi yang sekarang disebut sebagai Moho.
Pemakaian awal observasi seismik untuk eksplorasi minyak dan mineral dimulai pada tahun 1920an. Teknik seismik refraksi digunakan secara intensif di Iran untuk membatasi struktur yang mengandung minyak. Tetapi, sekarang seismik refleksi merupakan metode terbaik yang digunakan di dalam eksplorasi minyak bumi. Metode ini pertama kali didemonstrasikan di Oklahoma pada tahun 1921.
Macam metoda seismik
Terdapat dua macam metoda dasar seismik yang sering digunakan, yaitu seismik refraksi dan seismik refleksi.
1. Seismik refraksi (bias)
Metoda seismik refraksi mengukur gelombang datang yang dipantulkan sepanjang formasi geologi di bawah permukaan tanah. Peristiwa refraksi umumnya terjadi pada muka air tanah dan bagian paling atas formasi bantalan batuan cadas. Grafik waktu datang gelombang pertama seismik pada masing-masing geofon memberikan informasi mengenai kedalaman dan lokasi dari horison-horison geologi ini. Informasi ini kemudian digambarkan dalam suatu penampang silang untuk menunjukkan kedalaman dari muka air tanah dan lapisan pertama dari bantalan batuan cadas.
Seismik bias dihitung berdasarkan waktu jalar gelombang pada tanah/batuan dari posisi sumber ke penerima pada berbagai jarak tertentu. Pada metode ini, gelombang yang terjadi setelah usikan pertama (first break) diabaikan, sehingga sebenarnya hanya data first break saja yang dibutuhkan. Parameter jarak (offset) dan waktu jalar dihubungkan oleh sepat rambat gelombang dalam medium. Kecepatan tersebut dikontrol oleh sekelompok konstanta fisis yang ada di dalam material dan dikenal sebagai parameter elastisitas.
2. Seismik refleksi
Metoda seismik refleksi mengukur waktu yang diperlukan suatu impuls suara untuk melaju dari sumber suara, terpantul oleh batas-batas formasi geologi, dan kembali ke permukaan tanah pada suatu geophone. Refleksi dari suatu horison geologi mirip dengan gema pada suatu muka tebing atau jurang.Metoda seismic repleksi banyak dimanfaatkan untuk keperluan Explorasi perminyakan, penetuan sumber gempa ataupun mendeteksi struktur lapisan tanah.
Seismic refleksi hanya mengamati gelombang pantul yang datang dari batas-batas formasi geologi. Gelombang pantul ini dapat dibagi atas beberapa jenis gelombang yakni: Gelombang-P, Gelombang-S, Gelombang Stoneley, dan Gelombang Love.
Sedangkan dalam seismik pantul, analisis dikonsentrasikan pada energi yang diterima setelah getaran awal diterapkan. Secara umum, sinyal yang dicari adalah gelombang-gelombang yang terpantulkan dari semua interface antar lapisan di bawah permukaan. Analisis yang dipergunakan dapat disamakan dengan echo sounding pada teknologi bawah air, kapal, dan sistem radar. Informasi tentang medium juga dapat diekstrak dari bentuk dan amplitudo gelombang pantul yang direkam. Struktur bawah permukaan dapat cukup kompleks, tetapi analisis yang dilakukan masih sama dengan seismik bias, yaitu analisis berdasar kontras parameter elastisitas medium.
Perbandingan metode seismik dengan metode geofisika lainnya
Keunggulan :
1.Dapat mendeteksi variasi baik lateral maupun kedalaman dalam parameter fisis yang relevan, yaitu kecepatan seismik.
2.Dapat menghasilkan citra kenampakan struktur di bawah permukan
3.Dapat dipergunakan untuk membatasi kenampakan stratigrafi dan beberapa kenampakan pengendapan.
4.Respon pada penjalaran gelombang seismik bergantung dari densitas batuan dan konstanta elastisitas lainnya. Sehingga, setiap perubahan konstanta tersebut (porositas, permeabilitas, kompaksi, dll) pada prinsipnya dapat diketahui dari metode seismik.
5.Memungkinkan untuk deteksi langsung terhadap keberadaan hidrokarbon
Kelemahan :
1.Banyaknya data yang dikumpulkan dalam sebuah survei akan sangat besar jika diinginkan data yang baik
2.Perolehan data sangat mahal baik akuisisi dan logistik dibandingkan dengan metode geofisika lainnya.
3.Reduksi dan prosesing membutuhkan banyak waktu, membutuhkan komputer mahal dan ahli-ahli yang banyak.
4.Peralatan yang diperlukan dalam akuisisi umumnya lebih mahal dari metode geofisika lainnya.
5.Deteksi langsung terhadap kontaminan, misalnya pembuangan limbah, tidak dapat dilakukan.
EKSPLORASI GEOFISIKA
Metoda geofisika merupakan salah satu metoda yang umum digunakan dalam eksplorasi endapan bahan galian. Metoda ini tergolong kepada metoda tidak langsung, dan sering digunakan pada tahapan eksplorasi pendahuluan (reconnaissance), mendahului kegiatan-kegiatan eksplorasi intensif lainnya.
Adapun tahapan-tahapan pekerjaan yang umum digunakan dalam metoda geofisika adalah :
1. Survei pendahuluan (penentuan lintasan)
2. Pemancangan (penandataan titik-titik ukur) dalam areal target
3. Pengukuran lapangan
4. Pembuatan peta-peta geofisika
5. Penarikan garis-garis isoanomali
6. Penggambaran profile
7. Interpretasi anomali
METODE SEISMIK REFRAKSI
Metode Seismik adalah suatu metode dalam ilmu Geofisika yang dipergunakan untuk mendeteksi struktur bawah permukaan. Metode ini termasuk metode geofisika aktif. Seismik di bagi menjadi dua yaitu Seismik Refraksi (Bias) dan Seismik Refleksi (Pantul).
Prinsip Metode Seismik dipermukaan ditimbulkan oleh sumber menghasilkan gelombang mekanis. Sumber tersebut dapat berupa ledakan(eksplosien), vibroseis, airgun, watergun, hammer, weigh drop, tergantung jenis metode seismik yang dipergunakan.
Seismik Refleksi dipergunakan untuk mendeteksi Hidrokarbon. Sedang Seismik Refraksi dipergunakan untuk mendeteksi batuan atau lapisan yang letaknya cukup dangkal dan untuk mengetahui lapisan tanah penutup (overburden). Eksplorasi seismik adalah istilah yang dipakai di dalam bidang geofisika untuk menerangkan aktifitas pencarian sumber daya alam dan mineral yang ada di bawah permukaan bumi dengan bantuan gelombang seismik. Hasil rekaman yang diperoleh dari survei ini disebut dengan penampang seismik. Eksplorasi seismik atau eksplorasi dengan menggunakan metode seismik banyak dipakai oleh perusahaan-perusahaan minyak untuk melakukan pemetaan struktur di bawah permukaan bumi untuk bisa melihat kemungkinan adanya jebakan-jebakan minyak berdasarkan interpretasi dari penampang seismiknya.
Mekanisme pengambilan data lapangan yang dipergunakan dalam Seismik Refraksi adalah mengetahui jarak dan waktu yang terekam oleh alat Seismograf untuk mengetahui kedalaman dan jenis lapisan tanah yang diteliti. Dari getaran atau gelombang yang diinjeksikan dari permukaan tanah akan merambat kebawah lapisan tanah secara radial yang di mana pada saat bertemu lapisan dengan sifat elastik batuan di bawah permukaan yang berbeda. Maka gelombang yang datang akan mengalami pemantulan dan pembiasan. Gelombang yang melewati bidang batas dengan sifat lapisan yang berbeda akan terpantul dan terbiaskan kepermukaan kemudian di tangkap oleh alat reciver yaitu Geophone yang diletakkan di permukaan.
Perbandingan metode seismik dengan metode geofisika lainnya

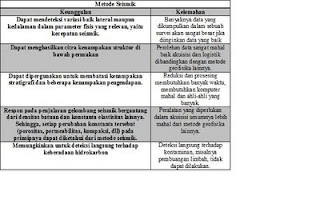

Apabila dibandingkan dengan metode-metode gefisika lainnya, metode seismik memiliki beberapa keunggulan dan kelemahan, yaitu:
klik gambar untuk dapat melihat lebih jelas
Berdasar kelemahan dan keunggulannya, maka metode seismik sangat baik digunakan jika dapat diperkirakan bahwa terdapat kontras kecepatan pada target yang diinginkan. Namun, mengingat bahwa suatu survei geofisika disamping keunggulan metode juga harus memperhatikan sisi ekonomisnya, maka pemilihan metode-metode yang cocok dari ‘segi ekonomis’ dan target menjadi sangat penting.
Perbandingan Seismik Bias dan Pantul
Keunggulan dan kelemahan metode seismik bias dan pantul adalah sebagai berikut.
klik gambar untuk dapat melihat lebih jelas
Berdasar perbedaan-perbedaan tersebut, teknik refleksi lebih mampu menghasilkan data pengamatan yang dapat diinterpretasikan (interpretable). Seperti telah dinyatakan sebelumnya, bagaimanapun juga teknik refleksi membutuhkan biaya yang lebih besar. Biaya tersebut biasanya sangat signifikan secara ekonomis.
Karena survey refleksi membutuhkan biaya lebih besar daripada survey refraksi, maka sebagai konsekuensinya survey refraksi lebih senang digunakan untuk lingkup sempit/kecil. Misalnya digunakan dalam mendukung analisis lingkungan atau geologi teknik. Sedangkan survey refleksi digunakan dalam eksplorasi minyak bumi.
Seismologi
Seismologi merupakan salah satu cabang ilmu dari geofisika yang mempelajari fenomena getaran yang terjadi pada bumi yang dilakukan dari permukaan bumi. Kata – kata seismologi sendiri berasal dari bahasa Yunani yaitu, seismos yang berarti getaran atau goncangan dan logos yang berarti ilmu pengetahuan.
Cabang – cabang ilmu seismologi:
* seismologi gempa bumi
* seismologi teknik
* seismologi prospecting
* seismologi nuklir
* seismologi forecasting
Kendala dalam pengamatan seismologi adalah sering terjadinya perbedaan interpretasi antara peneliti yang satu dengan peneliti lainnya.
Seismologi mulai berkembang menjadi ilmu modern saat kota Lisboa, Portugal hancur lebur akibat gempa besar yang terjadi pada tanggal 1 November 1755. Dasar teori yang digunakan oleh ilmu seismologi adalah teori elastisitas yang dikembangkan oleh Cauchy dan Poisson.
Referensi :
http://hendragrandis.files.wordpress.com/2008/09/inversi_2008.pdf
http://id.wikipedia.org/wiki/Geofisika
http://bbmgwil2.bmg.go.id/Teori%20Seismologi.php
Soren Agustinus
270110090130
